EMC AX4,CX4,VNX 시리즈 SPS 교체 방법

2019.09.09 14:50

ischo 조회 수:152

원문 : http://www.ischo.net -- 조인상 // 시스템 엔지니어

Writer : http://www.ischo.net -- ischo // System Engineer in Replubic Of Korea

+++++++++++++++++++++++++++++++++++++++++++++++++++++++









EMC AX4,CX4,VNX 시리즈 SPS 교체 방법




1. Write Cache 끄기

Navisphere - Array (우클릭) - Properties 선택 - Cache탭에서 Write Cache 박스에 체크해제하고 Apply 선택




2. SPS 전원 종료

전원스위치를 OFF로 조정



3. SPS 케이블 제거
 - 전원종료후 약 2분 이상 기다린 후 케이블 제거




4. SPS 뒷면 나사 풀기

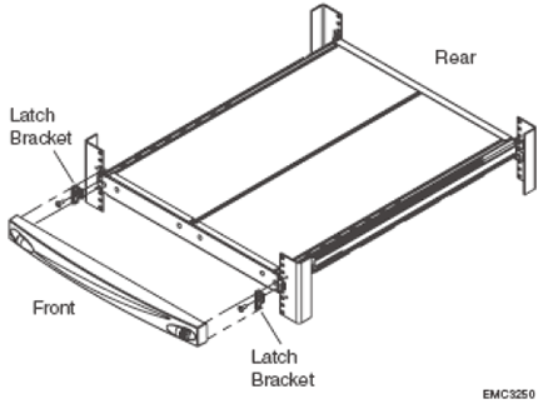

5. SPS 앞면베젤 나사 풀기






6. SPS 제거
 - 뒷면에서 밀어서 앞으로 배터리모듈 제거






7. 새 SPS 삽입



8. SPS 나사 체결
  앞면 베젤->뒷면 나사 순으로 체결



9. SPS 케이블 설치
 - 전원 및 시리얼 케이블 설치



10. SPS 전원 ON



11. SPS 배터리 상태 확인
 - 배터리가 충전되기 시작하면 4개의 LED중에서 가장 위의 LED가 녹색 점멸
 - 충전이 완료되면 녹색상시ON 으로 상태가 바뀌며 이때부터 전면 Attention 주황색 LED가 소등된다.



12. Write Cache 끄기

Navisphere - Array (우클릭) - Properties 선택 - Cache탭에서 Write Cache 박스에 체크하고 Apply 선택
